1 x Push-Pull + 1 x 4-20 mA / 0-10 V 模擬量輸出

工作范圍≥ 12 mm (±6 mm)

設計叉型

工作模式IO-Link
邊緣軌跡檢測

特性IO-Link
UL Listed

超聲波特性

電氣數據

工作電壓20 - 30 V d.c.,反極性保護

電壓脈動± 10 %

空載電流損耗≤ 60 mA

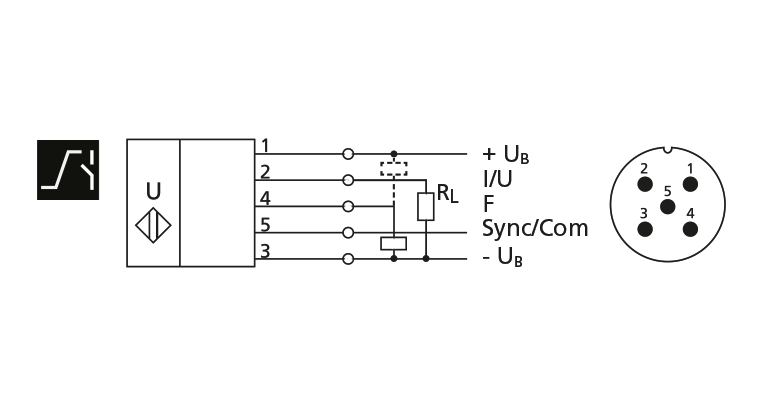

連接類型5芯M12接插件

輸出量

輸出1模擬量電流輸出：4-20 mA / 電壓輸出: 0-10 V ,短路保護，可切換，遞增/遞減

輸出2switching output
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA

響應時間5,1 ms

上電延時< 300 ms

輸入

輸入1com端輸入
同步輸入
自學習輸入

IO-Link

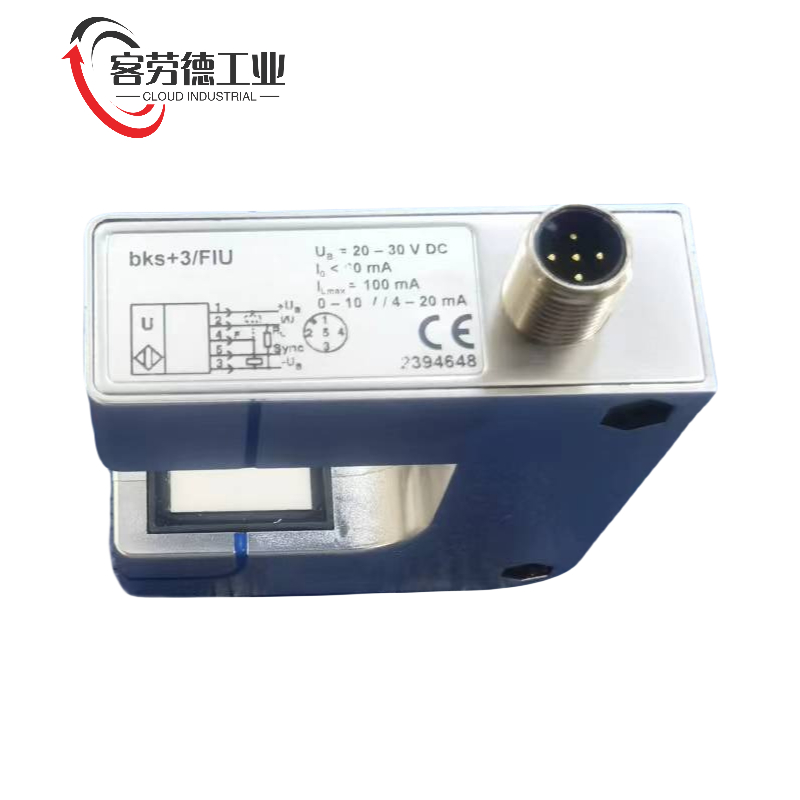

產品名稱bks+

產品ID號bks+3/FIU

SIO mode support是

比特率COM2 (38,4 kBaud)

最小周期時間4 ms

程序數據格式化16 Bit, R, UNI16

程序數據容量0-15位：0.003mm分辨率的覆蓋范圍

ISDU參數通過按鍵自學習，線性化的輸出特性曲線，溫度補償，測量值的標準化，模擬量輸出模式，上升和下降可選的輸出特性曲線，常開常閉可選，通過PIN5針實現同步模式，可選關閉LED燈，重復精度，測量長度，特性曲線的外邊緣，特性曲線的內邊緣，測量值濾波，濾波強度，檢測范圍中心點，檢測范圍寬度，開延時，關延時，LED顯示

系統命令恢復IO-Link參數，傳感器調試狀態：發射接收之間不覆蓋，傳感器調試狀態：發射接收之間50%覆蓋，傳感器調試狀態：發射接收之間100%覆蓋，恢復出廠設置

IODD版本IODD版本1.1

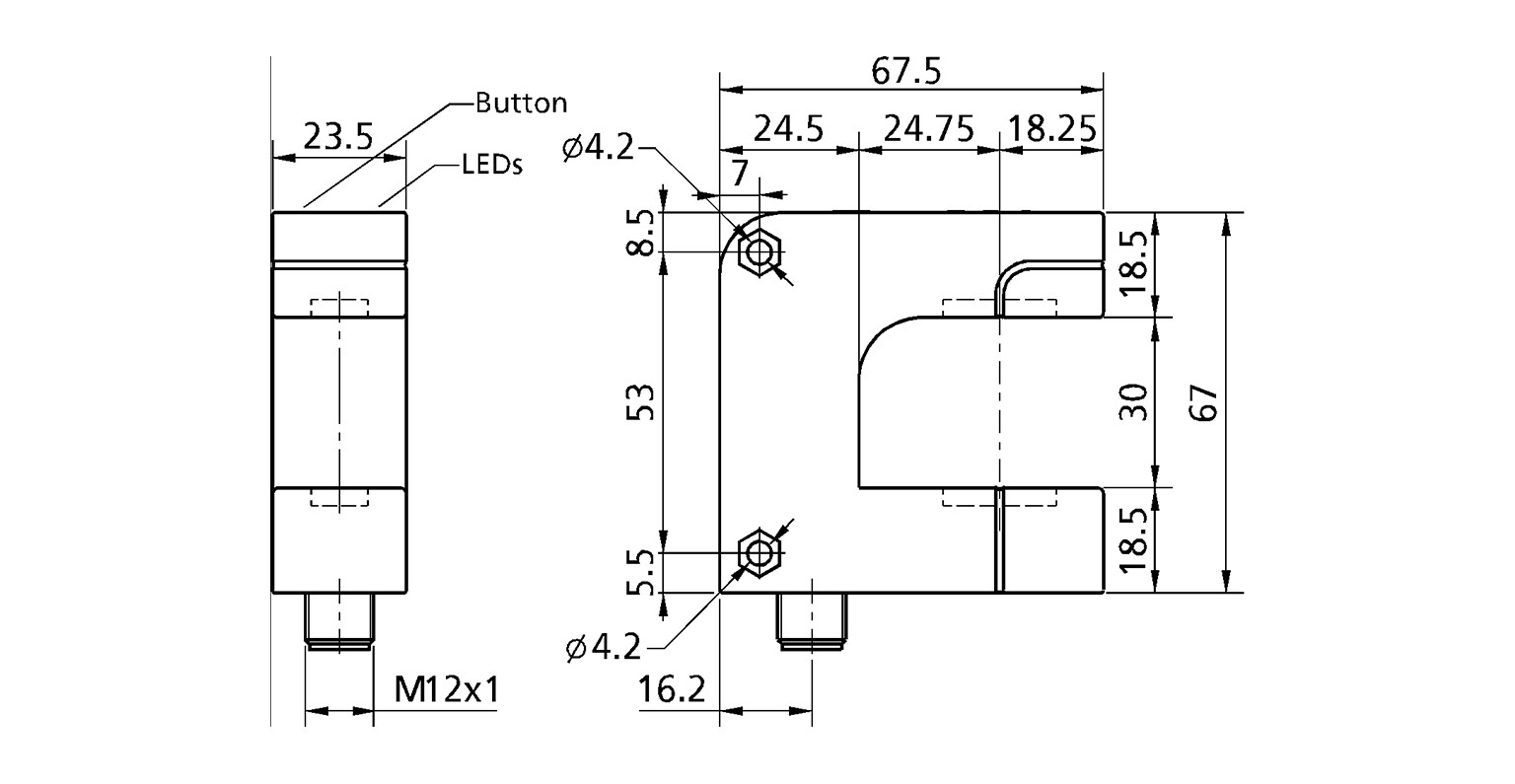

外殼

槽寬30 mm

槽深43 mm

材質鍍鋅壓鑄, 塑料零件, PBT

超聲波換能器泡沫聚氨酯，玻璃填充的環氧樹脂

防護等級EN 60529IP 65

工作溫度+5°C至 +60°C之間

儲存溫度-40°C 到 +85°C

重量190 g

更新版本更大的叉型寬度與深度

技術特點/特性

控制裝置1個按鍵

設定范圍Teach-in via push-button
LCA-2 with LinkControl
IO-Link

特性IO-Link
UL Listed
